Durante décadas, o dimensionamento de pavimentos no Brasil esteve fundamentado em parâmetros empíricos capazes de fornecer informações importantes sobre a resistência e a classificação dos materiais empregados nas obras rodoviárias. Ensaios como granulometria, Limites de Atterberg, Compactação Proctor e Índice de Suporte Califórnia (CBR) consolidaram-se como ferramentas indispensáveis para a caracterização geotécnica dos solos e permanecem, até hoje, como parte fundamental do controle tecnológico.
No entanto, a evolução da engenharia de pavimentos trouxe uma nova realidade. O aumento do volume de tráfego, das cargas transportadas e da vida útil esperada para as rodovias passou a exigir modelos capazes de representar com maior fidelidade o comportamento dos materiais durante sua operação. Afinal, um pavimento não sofre apenas um carregamento estático. Ele é submetido diariamente à passagem de milhares — ou até milhões — de eixos de veículos, que provocam deformações repetitivas ao longo dos anos.
Nesse contexto, compreender apenas a resistência do solo deixou de ser suficiente. Tornou-se necessário conhecer também sua capacidade de se deformar elasticamente e recuperar sua forma após sucessivos ciclos de carregamento. É justamente nesse cenário que o Ensaio de Módulo de Resiliência (MR) passou a ocupar posição de destaque na engenharia rodoviária moderna.
Atualmente regulamentado pela DNIT 134/2018-ME, o ensaio representa um dos principais parâmetros utilizados no dimensionamento mecanístico-empírico de pavimentos e tornou-se indispensável para projetos que buscam maior precisão, durabilidade e desempenho estrutural.

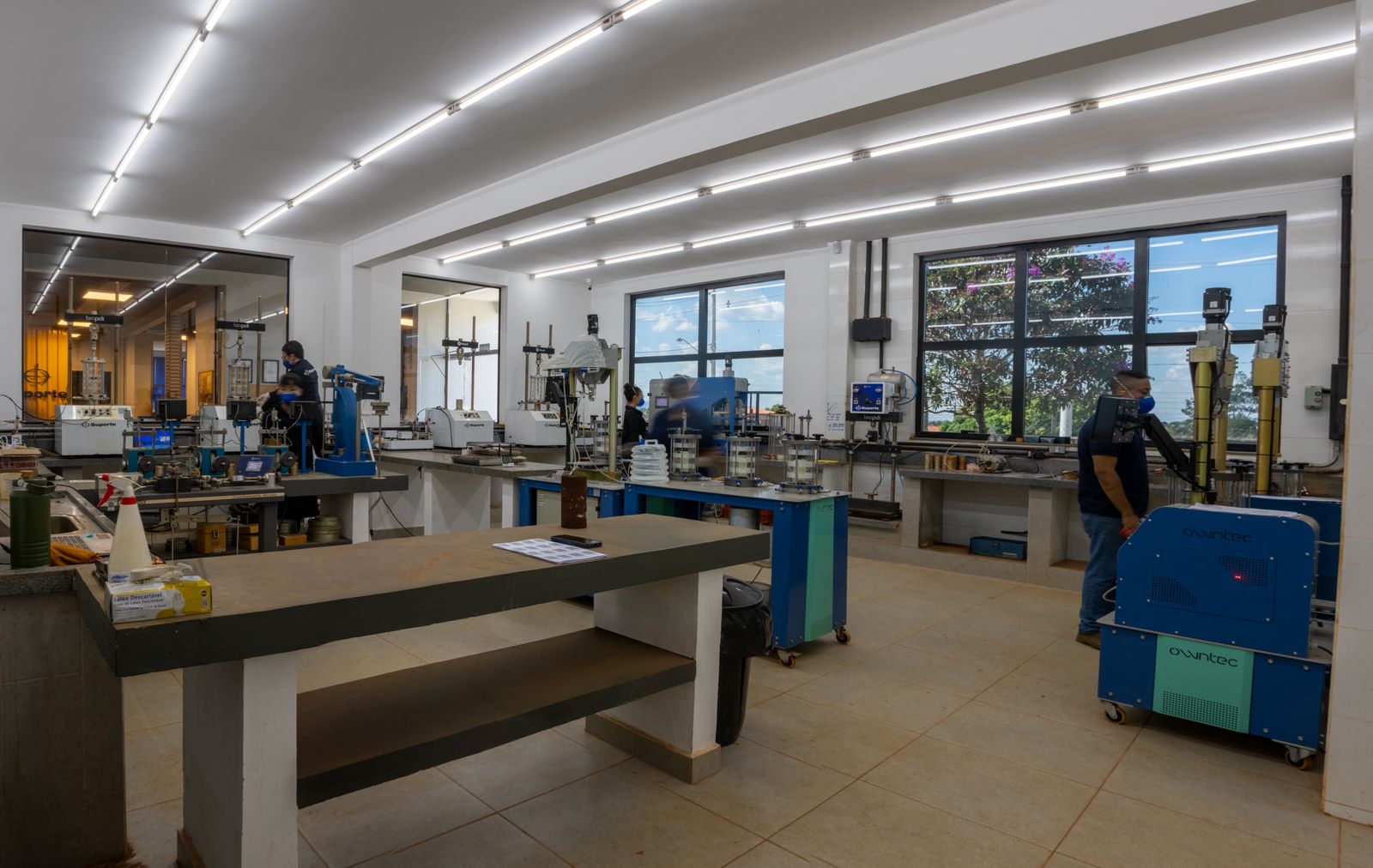

Laboratório I - Suporte Infra
O que é o Módulo de Resiliência?
O Módulo de Resiliência pode ser definido como a capacidade que um solo ou material granular possui de recuperar sua deformação após ser submetido a carregamentos repetitivos.
Em termos práticos, trata-se da medida da rigidez elástica do material quando submetido às mesmas solicitações que ocorrerão durante a vida útil de uma rodovia ou aeroporto.
Enquanto ensaios convencionais avaliam características como resistência à penetração, plasticidade ou distribuição granulométrica, o Módulo de Resiliência procura responder a uma pergunta diferente:
Como esse material irá se comportar depois da passagem de milhares de veículos?
Essa mudança de perspectiva representa uma evolução importante na engenharia de pavimentos. Afinal, uma camada pode apresentar excelente resistência em um ensaio estático e, ainda assim, desenvolver deformações excessivas quando submetida ao carregamento repetitivo característico do tráfego rodoviário.
Por esse motivo, costuma-se dizer que o Módulo de Resiliência funciona como uma espécie de “módulo de elasticidade dinâmico” dos materiais empregados na pavimentação.
Quanto maior o valor obtido no ensaio, maior tende a ser a rigidez da camada, reduzindo deformações elásticas, deflexões e tensões transmitidas às camadas inferiores do pavimento.
Como consequência, estruturas mais rígidas apresentam maior capacidade de distribuir as cargas, contribuindo para o aumento da vida útil da pavimentação e para a redução de custos de manutenção ao longo do tempo.
Como o ensaio é realizado?
O procedimento estabelecido pela DNIT 134/2018-ME busca reproduzir, em laboratório, as condições de carregamento encontradas em campo.
Inicialmente, o solo é preparado e moldado seguindo rigorosos critérios de controle de umidade e massa específica seca. Em seguida, o corpo de prova é instalado em um equipamento triaxial dinâmico, onde passa a receber sucessivas combinações de tensão confinante e tensão desviadora.
Durante todo o ensaio, sensores de alta precisão registram as deformações elásticas recuperáveis produzidas em cada ciclo de carregamento.
A partir desses dados, torna-se possível calcular o Módulo de Resiliência para diferentes estados de tensão, permitindo compreender de maneira muito mais realista o comportamento estrutural daquele material.
Diferentemente de ensaios destrutivos, cujo objetivo é determinar a carga máxima suportada pelo solo, o MR procura reproduzir exatamente aquilo que acontece diariamente em uma rodovia: pequenas deformações repetidas milhões de vezes.
É justamente essa característica que faz do ensaio uma ferramenta tão importante para o dimensionamento moderno de pavimentos.
Muito além do CBR
Uma dúvida bastante comum entre profissionais da engenharia é se o Módulo de Resiliência substitui ensaios tradicionais como o CBR.
A resposta é não.
Na realidade, esses ensaios possuem objetivos completamente diferentes e devem ser interpretados de forma complementar.
O CBR continua sendo um excelente indicador da resistência do solo à penetração, especialmente para determinadas etapas do dimensionamento e do controle tecnológico. Já a granulometria permite compreender a distribuição das partículas, enquanto os Limites de Atterberg caracterizam a plasticidade dos materiais e o Ensaio Proctor define a umidade ótima e a massa específica seca máxima para compactação.
O Módulo de Resiliência acrescenta uma informação que nenhum desses ensaios fornece isoladamente: como o material responde estruturalmente ao carregamento repetitivo.
Essa diferença é fundamental.
Dois materiais podem apresentar valores semelhantes de CBR e, ainda assim, desenvolver comportamentos completamente distintos quando submetidos ao tráfego intenso. Da mesma forma, solos com características granulométricas parecidas podem apresentar módulos resilientes bastante diferentes em função da umidade, da compactação ou da estrutura interna formada durante a moldagem.
É justamente por isso que os métodos modernos de dimensionamento passaram a utilizar o MR como parâmetro estrutural.
Ele permite que o projetista deixe de trabalhar apenas com estimativas empíricas e passe a considerar o comportamento mecânico real dos materiais que compõem o pavimento.
O papel do Módulo de Resiliência no método MeDiNa
A importância do Módulo de Resiliência cresceu significativamente com a adoção do MeDiNa (Método de Dimensionamento Nacional), desenvolvido pelo DNIT para modernizar o dimensionamento de pavimentos no Brasil.
Durante muitos anos, os métodos empregados no país eram essencialmente empíricos. Eles se baseavam em experiências acumuladas ao longo do tempo e em correlações entre ensaios laboratoriais e o desempenho observado em campo. Embora tenham contribuído para o desenvolvimento da infraestrutura nacional, esses métodos apresentam limitações quando aplicados a novos materiais, diferentes condições climáticas ou cenários de tráfego cada vez mais severos.
O MeDiNa representa uma mudança de paradigma. Em vez de utilizar apenas parâmetros empíricos, ele considera o comportamento mecânico das camadas do pavimento sob carregamentos repetitivos, permitindo estimar tensões, deformações, fadiga dos revestimentos asfálticos e deformações permanentes ao longo da vida útil da estrutura.
Nesse contexto, o Módulo de Resiliência deixou de ser um ensaio complementar para tornar-se um dos principais parâmetros de entrada do dimensionamento mecanístico-empírico.
Quanto mais representativo for o valor obtido para o MR, maior será a confiabilidade das previsões realizadas durante o projeto. Isso permite otimizar espessuras de camadas, selecionar materiais mais adequados e reduzir custos sem comprometer a segurança ou o desempenho estrutural.
Em outras palavras, o ensaio contribui para que o pavimento seja dimensionado de forma mais racional, equilibrando desempenho técnico, durabilidade e viabilidade econômica.
Quais fatores influenciam o resultado do ensaio?
Uma das principais características do Módulo de Resiliência é sua sensibilidade às condições de preparação do material. Diferentemente de ensaios convencionais, pequenas alterações durante a moldagem podem provocar mudanças significativas nos resultados obtidos.
Entre os fatores mais importantes estão a umidade, a massa específica seca, o índice de vazios, a granulometria, a plasticidade do solo e o grau de compactação.
A umidade merece atenção especial. Quando o teor de água aumenta além da condição ideal, as forças de atrito entre as partículas diminuem, reduzindo a rigidez do material. Como consequência, o solo apresenta menor capacidade de recuperar as deformações elásticas provocadas pelo carregamento.
Esse comportamento explica por que muitos pavimentos apresentam redução de desempenho durante períodos prolongados de chuva. O problema, muitas vezes, não está apenas no revestimento, mas na alteração das propriedades mecânicas das camadas inferiores.
A compactação exerce influência semelhante.
Corpos de prova moldados abaixo do grau de compactação especificado tendem a apresentar maior índice de vazios e menor contato entre partículas, reduzindo diretamente o valor do Módulo de Resiliência.
Já a distribuição granulométrica interfere no intertravamento entre os grãos. Materiais bem graduados, com adequada distribuição de tamanhos, normalmente desenvolvem maior rigidez quando comparados a materiais mal graduados ou excessivamente uniformes.
Esses fatores demonstram que o resultado do ensaio não deve ser analisado isoladamente. A interpretação técnica depende da integração com os demais ensaios de caracterização geotécnica.
Aplicações práticas do ensaio
Embora seja amplamente associado ao MeDiNa, o Módulo de Resiliência possui diversas aplicações na engenharia de infraestrutura.
O ensaio é utilizado em projetos de implantação e duplicação de rodovias, restauração de pavimentos, aeroportos, corredores logísticos, pátios industriais e vias urbanas submetidas a tráfego intenso.
Também desempenha papel importante nos estudos de dosagem de materiais empregados nas diferentes camadas da estrutura do pavimento.
Misturas de solo-brita, brita graduada simples (BGS), brita graduada tratada com cimento (BGTC), solo-cimento e materiais reciclados podem ser comparadas a partir dos resultados de MR, permitindo selecionar a composição que apresenta melhor desempenho estrutural.
Nesses estudos, o objetivo deixa de ser apenas obter maior resistência. Busca-se identificar a combinação capaz de oferecer maior rigidez, menor deformação permanente e melhor comportamento ao longo da vida útil do pavimento.
Essa abordagem resulta em projetos mais eficientes, redução do consumo de materiais e melhor aproveitamento dos recursos disponíveis.
Erros frequentes na interpretação dos resultados
Apesar da evolução dos métodos de dimensionamento, alguns equívocos ainda são observados na utilização do Módulo de Resiliência.
Um dos mais comuns é comparar diretamente os valores obtidos para materiais diferentes sem considerar suas condições de moldagem.
Dois solos podem apresentar módulos distintos simplesmente porque foram compactados com diferentes energias ou moldados com diferentes teores de umidade.
Outro erro recorrente consiste em tentar estabelecer correlações diretas entre MR e CBR.
Embora ambos estejam relacionados ao comportamento mecânico do material, eles representam propriedades diferentes. Um solo com elevado CBR não necessariamente apresentará alto Módulo de Resiliência, assim como materiais com valores semelhantes de CBR podem apresentar respostas estruturais completamente distintas quando submetidos ao carregamento repetitivo.
Também merece atenção a interpretação isolada dos resultados.
O valor numérico do MR só adquire significado quando analisado juntamente com a classificação do solo, a curva granulométrica, os Limites de Atterberg, a compactação, a umidade e as condições de preparação do corpo de prova.
É justamente essa visão integrada que permite transformar um resultado laboratorial em uma informação realmente útil para o projeto.
Por que escolher a Suporte Infra?
“A crescente adoção do dimensionamento mecanístico-empírico elevou significativamente o nível de exigência dos ensaios laboratoriais utilizados na engenharia de pavimentos. Hoje, não basta apenas executar um ensaio conforme a norma. É necessário compreender como seus resultados se relacionam com o comportamento geotécnico do material e com as condições reais encontradas em campo.” – Carlos Christian
É justamente nesse contexto que a Suporte Infra se diferencia. A empresa reúne um dos laboratórios geotécnicos mais completos do setor, capaz de executar desde os ensaios convencionais de caracterização física até ensaios especiais de resistência, deformabilidade e comportamento mecânico dos materiais utilizados em obras de infraestrutura.
Esse diferencial é potencializado pela integração entre as equipes de Laboratório, Geotecnia e Geologia, permitindo que os resultados laboratoriais sejam interpretados dentro do contexto de cada empreendimento, e não apenas apresentados em forma de laudos.
Enquanto muitas empresas de investigação executam apenas os ensaios mais tradicionais, a Suporte Infra oferece suporte técnico especializado para estudos geotécnicos, controle tecnológico, projetos de pavimentação e investigações voltadas ao método MeDiNa.
Mais do que gerar resultados, a empresa transforma dados em informações confiáveis para apoiar projetistas, concessionárias, construtoras e órgãos públicos na tomada de decisões.
Essa atuação integrada reduz incertezas, melhora a previsibilidade dos projetos e contribui para obras de infraestrutura mais seguras, duráveis e eficientes.
Ao investir continuamente em tecnologia, qualificação técnica e infraestrutura laboratorial, a Suporte Infra reafirma seu compromisso com a engenharia orientada por dados, oferecendo ao mercado soluções que acompanham a evolução dos métodos de dimensionamento e das demandas da infraestrutura brasileira.
