Descrição

A Sondagem a Percussão (SP) é um método de investigação geológico-geotécnica cujo avanço da perfuração é feito por meio de trado ou de lavagem com uso de trépano. A cada metro perfurado é realizado, no fundo do furo, um ensaio de penetração, com uso de equipamentos e procedimentos devidamente padronizados, denominado ensaio SPT (Standard Penetration Test).

Os principais equipamentos utilizados na Sondagem a Percussão (SP) são: tripé, trado, hastes (bomba d'água, para o caso de avanço com lavagem com trépano), martelo de peso padrão e amostrador SPT. A SP Manual é um método amplamente utilizado no meio técnico devido ao seu custo relativamente baixo e à facilidade de execução em campo. Há, também, a possibilidade de execução de SP Mecanizado, já devidamente normatizado no Brasil.

02

Finalidade

Execução do ensaio SPT em campo - Suporte Sondagens

A Sondagem a Percussão (SP) visa, principalmente, identificar o perfil de solo (até o impenetrável ao avanço com trado ou com trépano), coletar amostras para caracterização tátil-visual e medir a resistência mecânica do solo, o que é feito através do ensaio SPT. A denominação SP está intimamente associada, praticamente sinônimo, da realização do ensaio SPT, que mede o índice de penetração do solo (N_SPT). No ensaio SPT, quando especificado, também pode ser realizada a medida de resistência ao torque e avaliação da energia aplicada.

A SP também permite investigar a profundidade e variação do nível d'água e, caso desejável, avaliar a permeabilidade K, em cm/s, através de ensaio de infiltração ou outros métodos. E, ainda, aproveitar o furo para instalação de instrumentação geotécnica e geoambiental (piezômetros, inclinômetros, marcos topográficos etc.).

A classificação das amostras obtidas na Sondagem a Percussão (granulometria, principalmente) conjuntamente com o resultado do ensaio SPT (N_SPT) permite estimar a capacidade de carga dos terrenos, com ampla aplicação em projetos geotécnicos, como fundações de obras de arte, de edifícios e de aterros, inclusive barragens de terra.

03

Procedimento

Antes da realização da Sondagem a Percussão (SP), deve-se proceder à correta checagem da locação do furo. A partir daí, a execução segue as etapas abaixo:

Locação e verificação do furo Checagem da locação com base nas coordenadas e plantas planialtimétricas disponibilizadas pelo Cliente; definição e marcação do ponto de sondagem, limpeza da área e verificação da presença de redes ou outras estruturas subterrâneas.
Avanço com trado concha e helicoidal A SP é iniciada utilizando-se o trado concha até onde possível, passando-se ao trado helicoidal quando se tornar impossível o avanço com o trado concha.
Transição para lavagem com trépano No caso de ser atingido o nível freático, ou quando o avanço do trado helicoidal for inferior a 5 cm em 10 min de operação contínua de perfuração, passa-se ao método de percussão com circulação de água (lavagem com trépano), sendo obrigatória a cravação de revestimento.
Ensaio SPT a cada metro perfurado Cravação do barrilete amostrador padronizado por meio do impacto de um martelo de 65 kg, caindo livremente de uma altura de 75 cm sobre a composição de hastes, com contagem do número de golpes em três trechos consecutivos de 15 cm cada. O N_SPT corresponde ao número de golpes para os últimos 30 cm do ensaio.
Registro e coleta de amostras A cada avanço, o conjunto é retirado do furo, registrando-se profundidades e características geológicas e geotécnicas do material (descrição genética, granulométrica, cor, presença de matéria orgânica) e as informações do ensaio SPT; as amostras coletadas, quando especificado, são enviadas ao laboratório para análises específicas.
Encerramento e elaboração dos perfis A SP é geralmente interrompida ao alcançar material resistente (camada de seixos ou de rocha) ou a profundidade desejada, quando o furo é preenchido e o processo encerrado. Cabe ao Executor elaborar os perfis (logs) das sondagens, com a classificação das amostras, o nível d'água, o motivo da paralisação do furo e a relação de golpes/penetração do amostrador.

04

Diferencial Suporte

A Suporte Sondagem tem vasta experiência na execução da SP Manual. Todo o programa de investigação por Sondagem a Percussão (SP), envolvendo a execução e obtenção de informações de campo, a elaboração dos perfis de sondagem e a realização de ensaios de laboratório, é realizado por equipes qualificadas, que seguem rigorosamente as Especificações do Cliente e as normas técnicas vigentes.

Controle on-line das equipes

Pleno domínio das rotinas digitais, com acompanhamento on-line das equipes executoras de campo ao longo de toda a operação.

Equipe especializada

Profissionais capacitados em investigações e ensaios de laboratório, seguindo rigorosamente as Especificações do Cliente e as normas técnicas vigentes.

Segurança e confiabilidade

Rotinas que asseguram segurança e confiabilidade na obtenção dos dados e excelência técnica na disponibilização dos resultados ao Cliente.

05

Informações complementares

Normas técnicas principais

ABNT NBR 6484/2020: Solo – Sondagem de simples reconhecimento com SPT – Método de ensaio.

ABNT NBR 16797/2020: Medida de torque em ensaios SPT durante a execução de sondagens de simples reconhecimento à percussão – Procedimento.

ABNT NBR 16796/2020: Método padrão para avaliação de energia em SPT.

NORMA ABGE 103/2023: Sondagem à percussão. 1ª Edição. São Paulo: ABGE, 2023.

NORMA ABGE 109/2024: Descrição e classificação de sondagens. 1ª Edição. São Paulo: ABGE, 2024.

Normas correlatas
ABNT NBR 6502/2022: Rochas e solos – Terminologia.

ABNT NBR 15492/2007: Sondagem de reconhecimento para fins de qualidade ambiental – Procedimento.

ABNT NBR 13441/1995: Rochas e solos – Simbologia.

NORMA ABGE 100/2023: Investigações geológico-geotécnicas para obras de infraestrutura – Métodos e Técnicas. 1ª Edição. São Paulo: ABGE, 2023.

Imagem em contexto

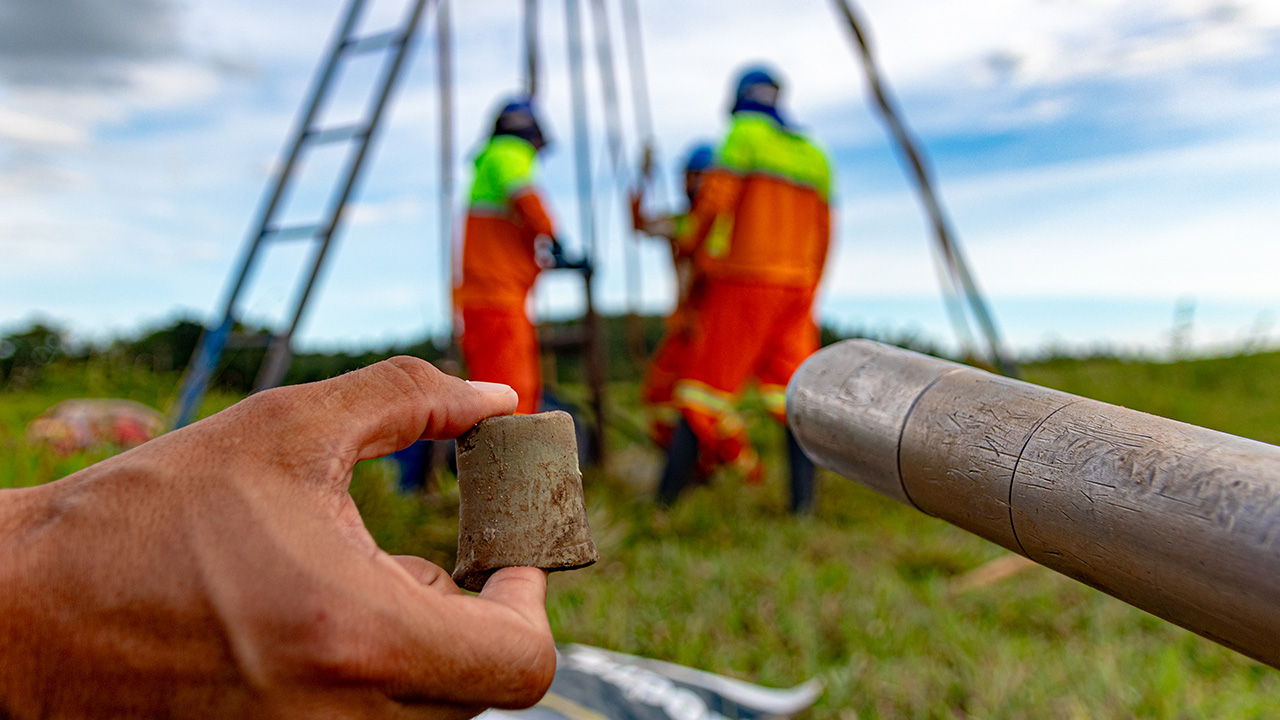

Sondagem a Percussão (SP) - Suporte Sondagens
